フェンス・ガードレール用基礎ブロック

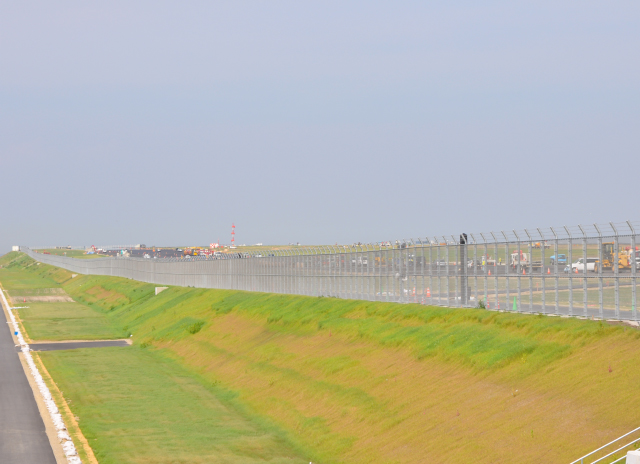

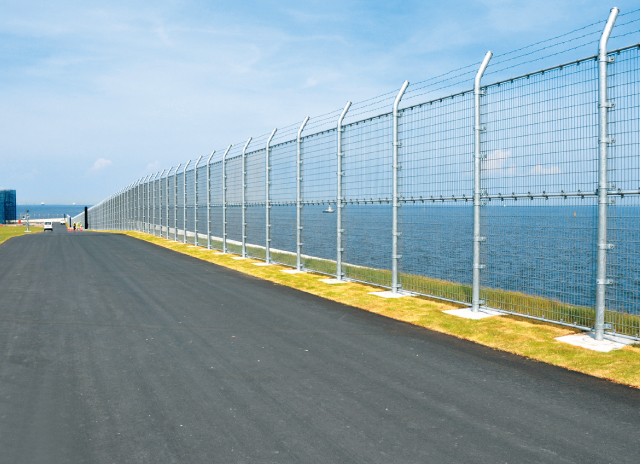

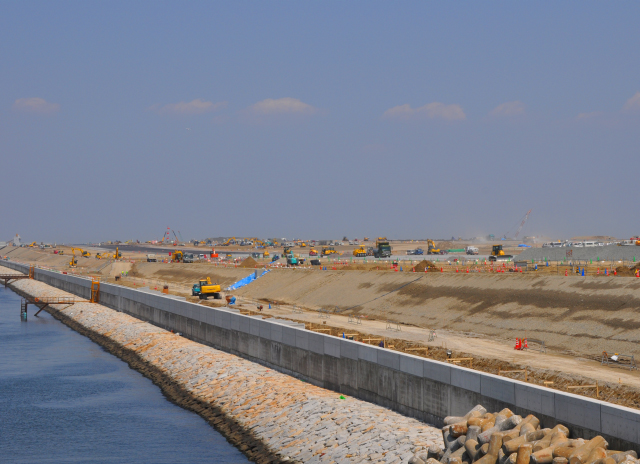

羽田国際空港Ｄ滑走路

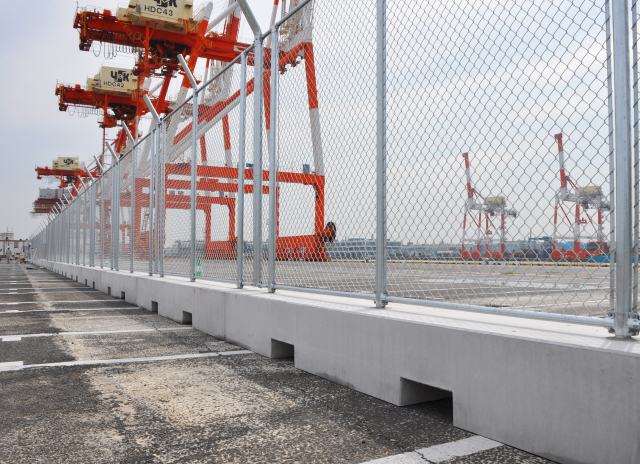

横浜本牧ふ頭 ※特注基礎

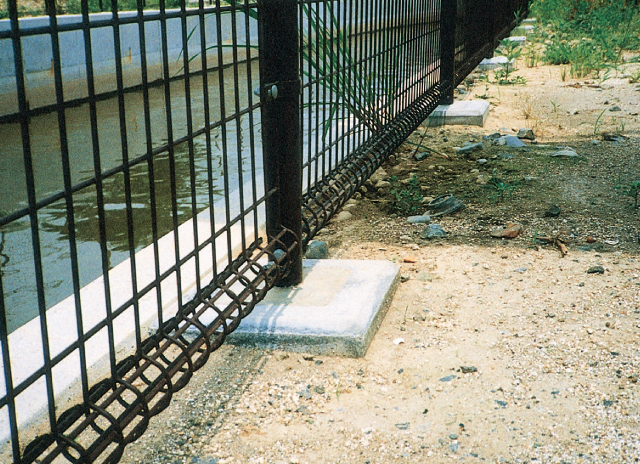

関東農政局葛西用水路

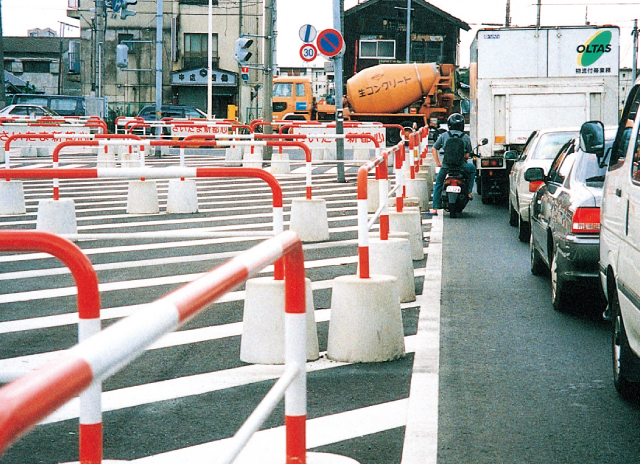

置き基礎(φ400×φ500×h500)
施行例

耐圧試験機

配合の設計条件

コンクリートの種類による記号	設計強度	スランプ	粗骨材の最大寸法による記号	セメントの種類による記号
普通	21N/m m²	20㎝	20mm	N
※配合のオーダーも承っております。ご相談ください。

使用材料

セメント
生産者	密度（g/cm³）
太平洋セメント株式会社	3.16

細骨材
生産地	粗粒率（FM）	密度（g/cm³）
栃木県佐野市 ※生産地名は変更となる場合があります。	2.70±0.15	絶乾2.50以上
		表乾2.72±0.02
粗骨材
生産地	実績率（％）	密度（g/cm³）
栃木県佐野市 ※生産地名は変更となる場合があります。	56.0以上	絶乾2.50以上
		表乾2.70±0.02
混和剤
製品名	種類	細骨材の塩化物量
チューポールNVーG	高性能減水剤（Ⅰ種）	0.000%
水の区分
地下水

180S（参考図）

サイズ表	※その他のサイズの製品についても別途承ります。
呼称	サイズ [mm]	重量[ Kg ]	上穴 [mm]	下穴 [mm]
1.5×1.5×3	150×150×h300	10	90×90	75×75
1.5×1.5×4	150×150×h400	14	90×90	70×70
180S	180×180×h450	25	100×100	80×80
180B	180×180×h600	34	100×100	70×70
180W（2穴）	180×550×h450	75	100×100/90×220	80×80/80×200
2×2×2	200×200×h200	12	120×120	100×100
200S	200×200×h450	30	120×120	90×90
2×2×5	200×200×h500	33	120×120	90×90
2×2×6	200×200×h600	39	125×125	90×90
2×2×7	200×200×h700	43	125×125	100×100
200W（2穴）	200×550×h450	80	110×170/110×170	90×150/90×150
200AW（2穴）	200×600×h450	88	110×200/110×200	75×170/75×170
2.5×2.5×2.5	250×250×h250	25	140×140	130×130
250S	250×250×h450	47	135×135	120×120
250L	250×250×h500	53	140×140	110×110
2.5×2.5×5.5	250×250×h550	57	140×140	120×120
250B	250×250×h600	62	140×140	120×120
250W（2穴）	250×600×h450	96	150×150/150×300	120×120/120×270
3×3×2	300×300×h200	31	160×160	140×140
3×3×2.5	300×300×h250	39	160×160	135×135
3×3×2.5（薄）	300×300×h250	25	225×225	200×200
3×3×3	300×300×h300	47	160×160	130×130
3×3×3（薄）	300×300×h300	30	225×225	200×200
3×3×3.5	300×300×h350	53	160×160	145×145
3×3×4	300×300×h400	62	160×160	140×140
3×3×4（中）	300×300×h400	53	185×185	170×170
3×3×4（薄）	300×300×h400	46	210×210	190×190
3×3×4.5	300×300×h450	71	160×160	130×130
3×3×4.5（中）	300×300×h450	61	185×185	165×165
3×3×4.5（薄）	300×300×h450	51	210×210	190×190
3×3×5	300×300×h500	79	160×160	130×130
3×3×5（中）	300×300×h500	68	185×185	165×165
3×3×5（薄）	300×300×h500	57	210×210	190×190
3×3×6	300×300×h600	95	160×160	130×130
3×3×6（中）	300×300×h600	83	185×185	160×160
3×3×6（薄）	300×300×h600	70	210×210	185×185
3×3×6.5	300×300×h650	100	170×170	130×130
3×3×6.5（薄）	300×300×h650	77	210×210	182×182
3×3×7	300×300×h700	108	170×170	130×130
3×3×7（薄）	300×300×h700	83	210×210	180×180
3×3×8	300×300×h800	100	200×200	176×176
3×3×8.5	300×300×h850	107	200×200	174×174
3×3×9	300×300×h900	114	200×200	173×173
3×3×10	300×300×h1000	128	200×200	170×170
3×3.5×4	300×350×h400	72	150×200	130×180
3×6×3（穴ズレ）	300×600×h300	109	φ165	φ165
300W（2穴）	300×600×h450	122	180×190/180×190	160×170/160×170
3×7×5（2穴）	300×700×h500	154	200×250/200×250	140×190/140×190
3×3×4角欠①	300×300×h400	53	160×160	140×140
3×3×4角欠②	300×300×h400	50	160×160	140×140
3×3×4角欠③	300×300×h400	45	160×160	140×130
3×3×4角欠④	300×300×h400	40	160×160	140×130
3.5×3.5×3.5	350×350×h350	70	200×200	175×175
3.5×3.5×4	350×350×h400	81	200×200	170×170
3.5×3.5×4.5	350×350×h450	91	200×200	170×170
350L	350×350×h500	102	200×200	165×165
350B	350×350×h600	124	200×200	160×160
3.5×3.5×7	350×350×h700	147	200×200	150×150
4×4×2	400×400×h200	51	230×230	205×205
4×4×2.5	400×400×h250	65	230×230	200×200
4×4×3	400×400×h300	79	230×230	190×190
4×4×3.5	400×400×h350	94	230×230	185×185
4×4×4	400×400×h400	108	230×230	180×180
4×4×4.5	400×400×h450	122	230×230	175×175
4×4×5	400×400×h500	137	230×230	170×170
4×4×6	400×400×h600	183	180×180	150×150
4×4×6.5	400×400×h650	175	240×240	170×170
4×4×7	400×400×h700	189	240×240	170×170
4×4×7.5	400×400×h750	202	240×240	170×170
4×4×8	400×400×h800	219	240×240	160×160
4×4×9	400×400×h900	224	240×240	213×213
4×4×10	400×400×h1000	251	240×240	210×210
φ4×φ5×5(バケツ型)	400×500×h500	178	φ76	φ76
4×6×4(穴ズレ)	400×600×h400	206	φ140	φ140
組立基礎ブロック4×4×1 (上部面取)	400×400×h100	23	φ267	φ267
組立基礎ブロック4×4×1 (中間底部)	400×400×h100	24	φ267	φ267
組立基礎ブロック4×4×1.5 (上部面取)	400×400×h150	35	φ267	φ267
組立基礎ブロック4×4×1.5 (中間底部)	400×400×h150	36	φ267	φ267
4.5×4.5×4.5	450×450×h450	155	250×250	205×205
4.5×4.5×5	450×450×h500	174	250×250	200×200
4.5×4.5×5.5	450×450×h550	193	250×250	195×195
4.5×4.5×6	450×450×h600	212	250×250	190×190
4.5×4.5×6.5	450×450×h650	231	250×250	185×185
4.5×4.5×7	450×450×h700	250	250×250	180×180
4.5×4.5×7.5	450×450×h750	270	250×250	175×175
4.5×4.5×8	450×450×h800	290	250×250	170×170
5×5×3	500×500×h300	132	250×250	230×230
5×5×4	500×500×h400	179	250×250	220×220
5×5×4(穴ズレ)	500×500×h400	196	φ216	φ216
5×5×5	500×500×h500	226	250×250	210×210
5×5×6	500×500×h600	274	250×250	200×200
5×5×6.5	500×500×h650	296	250×250	205×205
5×5×7	500×500×h700	320	250×250	200×200
5×5×7.5	500×500×h750	340	250×250	208×208
5×5×8	500×500×h800	366	250×250	200×200
5×5×8.5	500×500×h850	389	250×250	200×200
5×5×9	500×500×h900	412	250×250	200×200
5×5×10	500×500×h1000	462	250×250	190×190
5×5×11	500×500×h1100	539	φ216	φ216
5×5×12	500×500×h1200	588	φ216	φ216
組立基礎ブロック5×5×1 (上部面取)	500×500×h100	38	φ318	φ318
組立基礎ブロック5×5×1 (中間底部)	500×500×h100	39	φ318	φ318
5.5×5.5×5	550×550×h500	283	φ267	φ267
5.5×5.5×6	550×550×h600	340	φ267	φ267
5.5×5.5×7	550×550×h700	396	φ267	φ267
5.5×5.5×8	550×550×h800	453	φ267	φ267
5.5×5.5×9	550×550×h900	510	φ267	φ267
5.5×5.5×10	550×550×h1000	567	φ267	φ267
6×6×5	600×600×h500	312	320×320	275×275
6×6×6	600×600×h600	378	320×320	265×265
6×6×7	600×600×h700	443	320×320	260×260
6×6×8	600×600×h800	512	320×320	250×250
6×6×8.5	600×600×h850	546	320×320	245×245
6×6×9	600×600×h900	581	320×320	240×240
6×6×9.5	600×600×h950	611	320×320	244×244
6×6×10	600×600×h1000	646	320×320	240×240
6×6×11	600×600×h1100	707	φ320	φ320
6×6×12	600×600×h1200	771	φ320	φ320
6×6×13	600×600×h1300	836	φ320	φ320
6×6×14	600×600×h1400	900	φ320	φ320
6.5×6.5×5	650×650×h500	393	φ320	φ320
6.5×6.5×6	650×650×h600	472	φ320	φ320
6.5×6.5×7	650×650×h700	550	φ320	φ320
6.5×6.5×8	650×650×h800	629	φ320	φ320
6.5×6.5×9	650×650×h900	708	φ320	φ320
6.5×6.5×10	650×650×h1000	786	φ320	φ320
7×7×5	700×700×h500	471	φ320	φ320
7×7×6	700×700×h600	565	φ320	φ320
7×7×7	700×700×h700	659	φ320	φ320
7×7×8	700×700×h800	753	φ320	φ320
7×7×8.5	700×700×h850	800	φ320	φ320
7×7×9	700×700×h900	847	φ320	φ320
7×7×10	700×700×h1000	942	φ320	φ320
7×7×11	700×700×h1100	1036	φ320	φ320
7×7×12	700×700×h1200	1130	φ320	φ320
7×7×13	700×700×h1300	1224	φ320	φ320
7×7×14	700×700×h1400	1318	φ320	φ320
8×8×4	800×800×h400	503	320×320	288×288
8×8×5	800×800×h500	632	320×320	280×280
8×8×6	800×800×h600	762	320×320	272×272
8×8×7	800×800×h700	892	320×320	264×264
8×8×8	800×800×h800	1024	320×320	256×256
8×8×9	800×800×h900	1156	320×320	248×248
8×8×10	800×800×h1000	1290	320×320	240×240
8×8×11	800×800×h1100	1415	φ320	φ320
8×8×12	800×800×h1200	1544	φ320	φ320
8×8×13	800×800×h1300	1673	φ320	φ320
8×8×14	800×800×h1400	1801	φ320	φ320
8×8×15	800×800×h1500	1930	φ320	φ320
9×9×9	900×900×h900	1510	φ320	φ320
9×9×10	900×900×h1000	1678	φ320	φ320
9×9×11	900×900×h1100	1845	φ320	φ320
9×9×12	900×900×h1200	2013	φ320	φ320
9×9×13	900×900×h1300	2181	φ320	φ320
9×9×14	900×900×h1400	2349	φ320	φ320
10×10×10	1000×1000×h1000	2115	φ320	φ320
10×10×11	1000×1000×h1100	2326	φ320	φ320
10×10×12	1000×1000×h1200	2538	φ320	φ320
